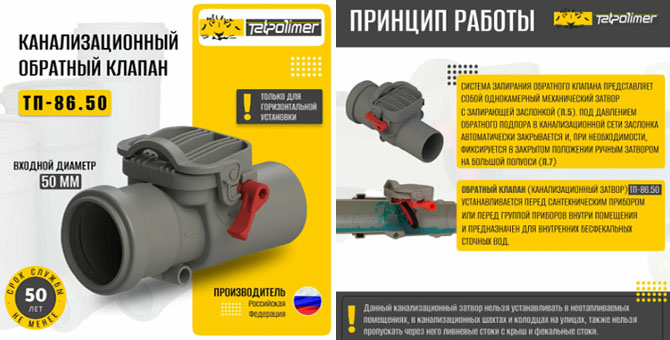

Что такое обратный клапан

Обратный клапан — тип защитной арматуры системы водоснабжения и других жидкостных система перекачки, используемый для блокировки смены направления течения жидкости в коммуникации. Клапан позволяет течь воде в одну сторону и не допускает её движение в обратном направлении.

Для чего нужен?

Обратный клапан требуется для того, чтобы система поддержания давления в водопроводе, работала корректно. То есть, вода не будет уходить обратно в колодец после того, как насос накачает давление, иначе он будет работать постоянно.

Механический горизонтальный обратный клапан для системы водопровода

Когда использовать обратный клапан?

Обратные клапаны используют для:

Обеспечения равномерной эксплуатации системы подачи воды и не допуская гидроудара (Гидравлический удар);
Предотвращения разгерметизации патрубков бытовых приборов;
Минимизировать возможность проникновения воздуха в систему водоснабжения и предотвратить протечки труб;
Экономии электроэнергии;
Обеспечение подачи жидкости в отдельных частных домах, когда вода подаётся из колодца насосом.

Как работает обратный клапан?

Обратный клапан в системе водопровода работает следующим образом:

Пока потока воды нет, обратный клапан перекрывает трубу водоснабжения.
Когда вентиль открывается и жидкость двигается внутрь корпуса, напор воды действует на механизм и перемещает задвижку.
Запорный компонент находится в рабочем положении, пока напор воды достаточно высок.
При падении давления до минимума или смены вектора движения, механизм срабатывает, запор опускается в проём корпуса, закрывая направление жидкости.

Клапан не дает потоку двигаться в обратном направлении и поддерживает стабильное давление водопровода.

Можно ли обойтись без обратного клапана

Можно провести водопроод от кододца в дом и сделать это и без обратного клапана в системе водоснабжения. Однако это приведет к проблема эксплуатации:

Утечка воды из-за отсутствия обратного клапана. Клапан недопускает обратный поток воды в системе, без него вода может течь в неправильном направлении, что приведет к утечкам.
Перепады давления при отсутствие клапана вызывет перепады давления в водопроводе, что может повешенного износу труб и даже их разрывам.
Загрязнение и коррозия из-за возможности обратного потока воды.
Сниженая производитеность работы насоса может привести к перегреву насоса, преждевременному износу и полному выходу из строя.

Обратный клапан в системе водопровода из колодца

Обратный клапан в системе водопровода из колодца монтируется на насос или непосредственно в помещение.

При установке на насосе соединение выполняется следующим образом:

Колодезный насос;
Обратный клапан;
Муфта;
Водоподъёмная труба.

Разновидности и виды

Основные вида - это:

Вертикальный;
Горизонтальный;
Поворотный.

Отличаются диаметром соединения. Ходовые размеры при подключении водопровода из колодца:

2",
1"3/4,
1".

* размер указан в дюймах.

Распространенные размеры обратных клапанов

Также имеются технологические деления:

механические;
электромагнитные.

Электромагнитный клапан интересен тем, что контроль его работы происходит с помощью электричества. Если в доме отключается электричество и дома замерзает без отопления, шторка клапана автоматически откроется и вода из системы водоснабжения сольется, тем самым предотвратит промерзания труб, и как следствие их деформацию.

Электромагнитные клапаны рекомендует для установки в системе автономного водоснабжения частного дома для поддержания постоянного давления при сезонном использовании, на даче например.

Вертикальный является обязательным звеном, горизонтальный же используется как дублирующий.

Если вертикальный обратный клапан отсутствует, система работает некорректно. При открытии крана, он начинает "чихать" и только потом приходит подача воды, реле при этом щелкает несколько раз, в трубах создаётся вибрация, что приводит к развинчиванию соединений. Если насос создает давление выше 4 атмосфер, из воды выделяется воздух, система "завоздушивается", что приводит к окислительным процессам на металлических узлах (вентилях, муфтах), они покрываются налетом, ржавчиной.

Типы обратных клапанов

Популярные четыре типа обратных клапанов:

Шаровые клапаны — применяются в трубах небольшого диаметра для бытовых систем водоснабжения.
Пружинные (подъёмные) клапаны — обладают герметичностью и могут устанавливать в любом водопроводе.
Поворотные клапаны — благодаря простой конструкции дешево стоят, но есть оборотная сторона - быстрый износ механизма.
Двустворчатые клапаны с двумя запирающими пластинами, закрывающиеся под давления пружин.

В каком месте нужно ставить обратный клапан?

Обратный клапан нужно ставить на перед гидроаккумулятором, идеальное место нижнем срезе трубы водоподъёма, на выходе глубинного колодезного насоса.

Установка обратного клапана

Клапан можно установить на насос, либо непосредственно в доме. В первом случаем вариант соединения следующий:

Колодезный насос;
Обратный клапан;
Муфта;
Водоподъемная труба.

Схема установки

Устройство и возможное проблемы эксплуатации

Устройство узла простое, что не может не радовать. Состоит из цилиндра в котором расположена стержень с пружиной и автоматическая шторка с резиновым уплотнением. С одной стороны вода впускается, с другой выпускается, соответственно, вода проходит в одну сторону.

Основанная причина поломки клапана - попадание песчинок, камушков или грязи в зазор шторки, тогда она закрывается не до конца и спускает воду. Для ремонта необходимо демонтировать узел, почистить (если это возможно) и поставить обратно.

При покупке насоса для колодца, обратите внимание, встречаются оборудование со встроенным обратным клапаном. В случае необходимости, он легко демонтирует. Такой решение оптимально для дачи.
