Как спасти участок от потопа - полное руководство по дренажным колодцам

Не все желающие купить загородный дом или дачный участок могут позволить себе покупку дома, не требующего вложений. Зачастую после покупки земли владельцу приходится проводить ряд работ по его благоустройству.

Если земельный участок располагается на территории, где грунтовые воды достигают высокого уровня, необходимо продумать вопрос осушения почвы, одна из составляющих дренажа - дренажный колодец. Признаком высокого залегания грунтовых жидкостей, служит стоящие несколько дней после дождя осадки. На такой простой воды мало обращают внимание, но когда жидкость просачивается к фундаменту, как следствие, разрушать его, владельцы домов бьют тревогу.

Зачем нужен дренаж?
Типы дренажных колодцев
Материал труб
Технология укладки дренажных труб
Как ухаживать за дренажной системой
Дренаж, который не работает. Ошибки при монтаже

Зачем нужен дренаж?

Высокий уровень подземных вод не только разрушает фундамент дома, стены шахты бетонной опалубки питьевого колодца, способствует размножению вредных бактерий, уменьшению урожайности. Зимой жидкость замерзает, уничтожая корни растений и асфальтное покрытие. Один из способов борьбы с грунтовыми водами - установка резервуаров – дренажных колодцев.

Система дренажа участка - важной момент благоустройства загородной территории или дачной территории.

По сливным каналам собирается лишняя вода с участка и выводится за пределы территории в водосборники. Подземный дренаж нужен, если уровень залегания грунтовых вод высокий. А на участках с тяжелой глинистой почвой делают поверхностное водоотведение.

Для чего нужен дренаж: проблема и решение

Проблема (что происходит без дренажа)	Последствия	Решение (как помогает дренажная система)
Высокий уровень грунтовых вод	Подтопление подвала и цокольного этажа весной и осенью; Постоянная сырость в доме, плесень на стенах; Невозможность сделать погреб или подземный гараж.	Дренаж понижает уровень грунтовых вод (зеркало воды), создавая сухую зону вокруг фундамента и под домом.
Переувлажнение почвы после дождей и таяния снега	Образование долго не высыхающих луж и грязи на участке; Невозможность пользоваться двором и дорожками долгое время; Гибель газона из-за вымокания.	Поверхностный дренаж (ливневая канализация) быстро собирает воду с поверхности и отводит её за пределы участка или в специальный колодец.
Накопление воды у фундамента (гидростатическое давление)	Вода давит на стенки фундамента, что может привести к трещинам и разрушению бетона; Влага проникает в микротрещины, а при замерзании расширяется, ускоряя разрушение; Перекос дверей и окон из-за деформации основания дома.	Пристенный дренаж снимает давление воды с фундамента, продлевая срок его службы и сохраняя целостность здания.
Застой воды в корневой системе растений	Вода давит на стенки фундамента, что может привести к трещинам и разрушению бетона; Влага проникает в микротрещины, а при замерзании расширяется, ускоряя разрушение; Перекос дверей и окон из-за деформации основания дома.	Пристенный дренаж снимает давление воды с фундамента, продлевая срок его службы и сохраняя целостность здания.
Застой воды в корневой системе растений	Гниение корней деревьев, кустарников и цветов; Гибель плодовых и декоративных растений.; Появление мха, плесени и слизней.	Осушение почвы создает благоприятные условия для роста большинства культурных растений, которым требуется воздухопроницаемый грунт.
Размытие грунта	Эрозия почвы, образование оврагов; Проседание садовых дорожек, площадок и отмостки.; Обрушение склонов и подпорных стенок.	Дренаж стабилизирует грунт, предотвращая его размыв и подвижки.

Дренажная система - инвестициии в долговечность колодца, дома и строений на участке, предотвращая дорогостоящий ремонт.

На участках, где постоянно застаивается вода, гибнет много растений, постепенно разрушаются строения.

Когда нужен дренаж?
Виды дренажных систем
Виды дренов

Когда нужен дренаж?

Участок на крутом склоне? Грунт постоянно смывается водой? На такой территории делают дренаж из поперечных канав.
На участках в низине, роют канавы по периметру.
Равнинные участки, обустраивают сетями каналов.

Когда нужен дренаж участка с колодцем

Признак/Причина	Описание проблемы	Тип дренажа
Высокий уровень грунтовых вод (до 1–1,5 м)	Вода подтапливает фундамент, затапливает погреб, вызывает плесень	Глубинный + колодец
Участок в низине	Скопление талой и дождевой воды, заболачивание	Поверхностный/Глубинный + колодец
Глинистый, суглинистый, торфяной грунт	Плохая впитываемость, застой луж	Глубинный + колодец
На участке есть монолитный забор	Забор мешает естественному стоку воды	Поверхностный/Глубинный + колодец
Риск морозного пучения грунта	Влага замерзает, разрушает основание построек	Глубинный + колодец
Для обслуживания и промывки труб	Смотровые колодцы нужны на поворотах и через каждые 20-25 метров	Любой тип
Нет естественного уклона для самотечного сброса	Требуется накопительный колодец и насос для принудительной откачки	Глубинный + колодец
Рядом водоём или склон	Стекающая вода размывает участок	Поверхностный/Глубинный + колодец

Виды дренажных систем

Открытый дренаж или поверхностный - делают траншеи глубиной до 70 см, в основном используется на склонах. Секция дренажной системы - поворотный дренажный колодец

Секция дренажной системы - поворотный дренажный колодец

Подземный дренаж - вода отводится с помощью труб в канализационный колодец.

Для выполнения такого дренажа делают траншею 1.5 метра глубиной с уклоном к водостоку. На дно насыпают слой водопроницаемого материала, затем прокладывают каналы, слой песка. Засыпают грунтом и высаживают растения.

Виды дренов

Дрены - это название дренажных каналов или труб.

Они могут быть из различных материалов - керамики, кирпича, камня, асбоцемента, пластмасс.

Керамические материалы используются редко.
Асбоцемент - экологически небезопасный материал, во многих странах он запрещен.
Системы из камня или кирпича - самые надежные, но по цене выше пластмассовых.
Популярные и практичные - пластмассовые трубы. Это гофрированные и перфорированные дрены диаметром от 50 до 160 мм, магистральные дрены - диаметром до 200 мм.

Больше информации о дренаже участка в нашей статье.

Типы дренажных колодцев

Что такое дренажный колодец и для чего он нужен? Различают следующие типы конструкций:

Резервуар для отстаивания воды;
Коллекторный;
Смотровой;
Поворотный;
Поглотительный.

у каждого свое назначение.

Резервуар для отстаивания воды

Сквозь фильтры и щели в трубы все-таки проникают частицы из грунта. Для этого устраивают дренажные накопители с отстойниками. Глубина таких отстойников ниже места присоединения труб к колодцу - около 40 см, диаметр - до 600 мм.

Дополнительно делают еще 2-3 отдельных от системы колодца, чтобы определять уровень залегания грунтовых вод. Глубину их залегания определяют шестом. Такие резервуары делают в различных по уровню грунта местах участка, а если территория большая, то и посередине.

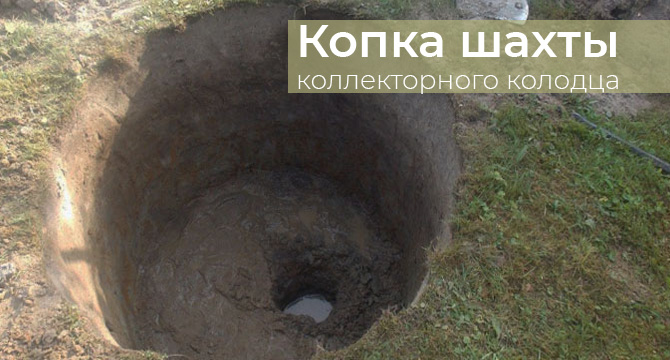

Коллекторный колодец

Коллекторный колодец на дачном участке — элемент дренажной или ливневой системы, предназначенный для сбора и временного накопления воды (дождевой, талой или грунтовой) с последующим её отводом за пределы территории. Его установка актуальна для участков со сложным рельефом, глинистой почвой или высоким уровнем грунтовых вод.

Из колодца вода откачивается наружу:

За пределы участка - в придорожную канаву, овраг или водоём;
Для технических нужд, например, для последующего полива огорода (в этом случае важно учитывать качество воды).

В отличие от фильтрующих (поглотительных) колодцев, которые очищают воду и впитывают её в нижние слои грунта, у коллекторного колодца есть герметичное дно. Он не предназначен для сброса воды в почву, а служит исключительно для её сбора и удаления насосом.

При таком принципе установки колодцев для дренажа, резервуар находится в конечной точке системы. Он предназначен для сбора воды и дальнейшей ее перегонки за территорию участка. Для простоты применения используются пластиковые емкости, которые получили свою популярность благодаря герметичности.

Смотровой колодец

Такой тип дренажных колодцев применяется для инспекции всей системы и контроля ее эффективности. Для того чтобы человеку было удобно спускаться в шахту, её диаметр делают от одного метра и более.

Смотровые колодцы выполняют две задачи:

Контроль состояния дренажа. Через шахту колодца можно визуально оценить уровень воды в системе, скорость её отвода и общее состояние труб.
Обслуживание и прочистка. Внутрь опускается оборудование для удаления засоров, ила и песка, а также проводится осмотр стыков труб и соединений.

Поворотные колодцы

Поворотные колодцы устанавливаются на поворотах труб и в местах их соединений. Достаточно устанавливать секцию хотя бы через один поворот. Используются емкости для очистки насосов от загрязнений. Диаметр шахты зависит от того, какие работы будут производиться в них.

Поглотительные колодцы

Их часто называют фильтрующими. Такие конструкции устанавливаются в тех местах, где необходимо осушить территорию, но нет возможности отвести воду. Как правило, глубина таких резервуаров не менее двух метров.

Для установки поглотительного колодца необходимо вырыть яму глубиной два метра или больше. На дно ямы засыпается слой щебня размеров 20-30 сантиметров, устанавливается труба диаметром не менее полутора метров. В емкость засыпается щебень или другой материал, например, гравий или битый кирпич. В пространство между внешними стенками и землей засыпается грунт. На поверхность укладывается геотекстильный материал, поверх которого укладывается грунт.

Материал труб

Для изготовления дренажных труб чаще всего используется пластик и бетон. Наиболее часто применяются пластиковые каналы. Они получили популярность благодаря низкой цене по сравнению с бетонными и простотой монтажа. Пластик не подвергается коррозии, поэтому срок службы пластиковых конструкций достигает 50 лет.

Каналы системы присоединяются к колодцу с помощью манжет, которые способны сохранить герметичность. Надежность установки накопителей из пластиковых труб достигается использованием ребер жесткости. Благодаря небольшому весу для монтажа конструкции из пластика не понадобится кран или манипулятор. Сразу после установки такого дренажного колодца можно приступать к его эксплуатации.

Бетонные дренажные колодцы редко встречаются. Они изготавливаются из бетонных колец различного диаметра. Для установки таких колес необходимо использовать кран или манипулятор. После установки колец необходимо замазать цементом швы между ними, установить дополнительное оборудование. Перепад температур пагубно влияет на срок эксплуатации бетонных труб, который составляет всего 6 лет.

Выбор подходящего колодца для дренажа зависит от финансовой обеспеченности владельца и условий эксплуатации. Современные решения позволяют выбирать из нескольких вариантов, а сам процесс монтажа колодца не доставит особых трудностей.

Технология укладки дренажных труб

Трубы укладывают в траншею, на дне которой - утрамбованная смесь песка и щебня толщиной 5 см уклоном до 10 мм на метр.

Чтобы вода хорошо проникала в стоки, их послойно обсыпают материалами с хорошей водопроницаемостью.

Укладка дренажных труб для отвода грунтовых вод

Снизу, ближе к трубе - крупный гравий или щебень размером до 15 мм, сверху укрывают полотном геотекстиля, засыпают песком.

Слой засыпки зависит от водопроницаемости грунта - на более тяжелых глинистых грунтах слой засыпки толще.

Как ухаживать за дренажной системой

Чтобы система работала без сбоев, надо регулярно чистить дренажные колодцы, раз в 10-15 лет - прочищать трубы. Конструкция из пластмассовых дрен служит более 50 лет. За это время материал труб разрушается.

Благодаря системам дренажа решаются многие проблемы на участке.
